分散控制系統（DCS）已在大型火力發電廠廣泛應用，并取得諸多經驗；對于中小型的企業自備火電廠或區域熱電廠，DCS系統的應用正在逐步推廣，但其設計、施工及維護經驗 尚有欠缺，需要不斷摸索和總結。

其DCS系統面臨的重要問題之一就是如何有效地抑制干擾，提高控制系統的安全性、穩定性與可靠性，由于技術儲備不夠完善和人員運行經驗欠缺，中小型火電廠更應重視此點。電源穩定供應、信號正確分類及電纜合理敷設、接地有效 實施作為抑制干擾、提高系統可靠性的有效方法，值得廣泛探討與研究。

通過分析中小型火發廠DCS系統對電源、信號、接地的抗干擾要求，結合工程經驗，闡述了這三方面的抗干擾設計方案，提出了施工及維護中的一些注意事項，供項目設計、施工以及維護參考，以便實現DCS的有效投入，*保*電廠安全穩 定運行。

2 DCS系統抗干擾要求

為提高電廠DCS系統的測量水平和控制精度，*保*控制系統的安全、穩定、可靠運行，熱控專業在設計、施工、維護階段必須合理考慮DCS系統在電源、信號、接地方面的抗干擾要求。

2.1 電源要求

電源安全性是任何供電系統必須滿足的*基本條件。首先在前期設計中在沒選擇電源和開關型號時，充分考慮所有設備*大工作電流，并留出足夠余量，方便日后增加設備。其次在選擇電源線路時，不僅要求根據電流容量選擇合適線徑，而且要求有足夠機械強度，具有防腐性，并且能夠阻燃。

電源可靠性和連續性是DCS穩定運行的前提。DCS供電 系統除給DCS供電外，不應再接入其他系統和設備，如果無 法實現獨立電源，那么可以通過加裝電源隔離裝置的方法（常用UPS不間斷電源）來實現。供電電源應有兩路電源供電，一路應采用交流不問斷電源（UPS），另一路來自廠用低壓工 作段電源。兩路電源宜設自動電源切投裝置，切投時間應確保不影響控制系統的運行。任何一路電源失去或故障不應引起控 制系統任何部分的故障、數據丟失或異常動作；任何一路電源失去都應在控制系統獲得報警。

2.2信號要求

DCS的輸入、輸出信號線是干擾信號進入DCS的途徑之一，一般來說信號越弱受干擾的影響越大。首先應對信號分類如下：

①I類信號：熱電阻信號、熱電偶信號、毫伏信號、應變信號等低電平信號。

②Ⅱ類信號：0～5 V、1～5 V、4～20 mA、0～10 mA模擬量輸入信號；4～20 mA、0～10 mA模擬量輸出信號；電平型/觸點型開關量輸入信號；脈沖量輸入信號；24VDC小于50 mA的阻性負載開關量輸出信號。

③Ⅲ類信號：24V～48VDC感性負載或電流大于50 mA的阻性負載的開關量輸出信號。

④Ⅳ類信號：110VAC或220VAC開關量輸出信號，此類信號的饋線可視作電源線處理布線的問題。

其中，I類信號很容易被干擾，Ⅱ類信號容易被干擾，而Ⅲ和Ⅳ類信號在開關動作瞬間會成為強烈的干擾源，通過空間環境干擾附近的信號線。

為了有效減小各個信號之間的干擾，不同類型的信號電纜與DCS相連時，信號電纜的設計和布置應滿足以下原則：

①對于I類信號電纜，*好采用屏蔽雙絞電纜。

②對于Ⅱ類信號，盡可能采用屏蔽電纜，其中Ⅱ類信號中用于控制、聯鎖的模入/模出信號、開入信號，必須采用屏蔽電纜。

③對于Ⅳ類信號嚴禁與I、Ⅱ類信號捆在一起走線，應作為220 V電源線處理，與電源電纜一起走線，有條件時建議采用屏蔽雙絞電纜。

④對于Ⅲ類信號，允許與220V電源線一起走線（即與Ⅳ類信號相同），也可以與I、Ⅱ類信號一起走線。但在后者情況下Ⅲ類信號必須采用屏蔽電纜，*好為屏蔽雙絞電纜，且與 I、Ⅱ類信號電纜相距15cm以上。

⑤屏蔽電纜的屏蔽層必須只有一點接地，并且要接地良好。

⑥絕對禁止大功率的開關量輸出信號線、電源線、動力線等電纜與直接進入DCS系統的I、Ⅱ類信號電纜并行捆綁。

⑦絕對禁止采用一根多芯電纜中的部份芯線用于傳輸I類 或Ⅱ類的信號，另外部分芯線用于傳輸Ⅲ類或Ⅳ類信號。

⑧嚴禁同一信號的幾芯線分布在不同的幾條電纜中（如三線制的熱電阻）。

2.3接地要求

接地給整個系統提供一個統一的、公共的、以大地為零的基準電壓參考點。當供電或設備出現故障時，通過有效的接地系統承受過載電流，并迅速傳至大地，*保*人員和設備的安全。此外，接地系統還為DCS設備提供屏蔽、消除干擾。Dcs系統具有2種接地方式：保護接地和工作接地（邏輯接地、屏蔽接地及本安接地）。①保護接地（CG）：為了防止設備外殼的靜電荷積累、避 免造*身傷害而采取的保護措施。②系統接地：使DCS信號建立一個基準點，該基準點接 地是為了使基準點保持較穩定的電位，以*保*信號傳輸的可靠 性和準確性。③屏蔽接地（AG）：也叫模擬接地，它可把現場信號傳輸時所受到的干擾屏蔽掉，以提高信號精度。④本安接地：齊納安全柵專設的接地。當本安回路電流、電壓過大，安全柵的保險絲熔斷，限制危險區域點火源的能量，實現本安保護。

DCS接地系統，由接地連接和接地裝置兩部分組成。接地連接包括不同性質的接地連線、接地匯流排、接地分干線、接地匯總板和接地干線等；接地裝置包括總接地板、接地總干線和接地極等。

為了合理設計DCS接地系統，需要引入連接電阻、對地電阻和接地電阻的概念。連接電阻：從設備的接地端子到總接地板之間導體及連接點電阻的總和；接地極對地電阻：接地極的電位與通過接地極流人大地的電流之比；接地電阻：是指接 地極對地電阻和總接地板、接地總干線及接地總干線兩端的連接電阻之和。

目前，各DCS廠家對接地系統有著不同的要求，但差別主要在于接地電阻值的要求和接地系統是否完全獨立等。如：Honeywell公司的TPS系統要求接地系統的接地電阻為O。4～ 5Ω，若無本安齊納安全柵時接地電阻小于5Ω即可；西屋公司和ABB公司的DCS均要求接地電阻小于1Ω；和利時公司的DCS要求，當廠區電氣接地網接地電阻小于等于4Ω時，DCS接地網可直接接人廠區電氣接地網。

針對DCS廠家不同要求和行業規范規定不一致的情況，結合工程項目實際經驗，DCS接地系統的設計與施工建議如下考慮：

①當電廠電氣接地網接地電阻≤4Ω時，可將DCs總接地板以單點方式接至電氣接地網，DCS系統接地點與電氣接地極距離不小于5Ω，與防雷接地系統接地極距離不小于10Ω。

②當電廠電氣接地網接地電阻值較大或DCS廠家有特殊要求時，應獨立設置DCS接地系統，接地電阻應小于O。5Ω或按DCS廠家要求確定。

③本安齊納型安全柵接地系統，宜獨立設置，接地電阻小于1Ω，接地總干線的連接電阻小于0。1Ω。本安接地極宜保持獨立，且與電廠電氣接地網或其他儀表系統接地網之間的距離不宜小于5Ω。

聯系人：歐工
廈門光沃自動化設備有限公司是一家專業從事大型進口系統（集散式控制系統、可編程控制器、冗余容錯控制系統、機器人系統）備件銷售。主營品牌Allen-Bradley，Schneider，ABB，Siemens，GE Fanuc等進口自動化系統備件銷售及系統集成的高新技術企業，在公司全體員工的努力及廣大客戶和業界同仁支持之下，公司業務迅速拓展，業務范圍遍及華東、華南、華北、西南等全國各地，迅速成為自動化行業的后起之秀，公司以“為客戶創造價值是我們永遠追求的目標”為宗旨，本著“質量*保*，誠信服務，及時到位”的做事態度長期以往的服務于每一位新老客戶。在此，感謝新老客戶的長期支持，因為您的關注我們將更加專注。
主營產品，優勢供應，充足庫存。
主營：世界知名品牌的PLC 、DCS 系統備件！
?Allen-Bradley: SLC500/1747/1746、MicroLogix/1761/1763/1762/1766/1764、CompactLogix/1769/1768、Logix5000/1756/1789/1794/1760/1788、PLC-5/1771/1785等。
?Schneider Modicon（施耐德莫迪康）：Quantum 140系列處理器、控制卡、電源模塊等。
?ABB：工業機器人備件DSQC系列、Bailey INFI 90,ABB 變頻器等。
?GE FANUC(GE發那科)：模塊、卡件、驅動器等各類備件。
?Invensys Foxboro（福克斯波羅）：FBM01系列，FBM201系列.
?Invensys Triconex: 3008,3504E,3511系列。
?Westinghouse（西屋）：1C311..系列，5X00..系列。?

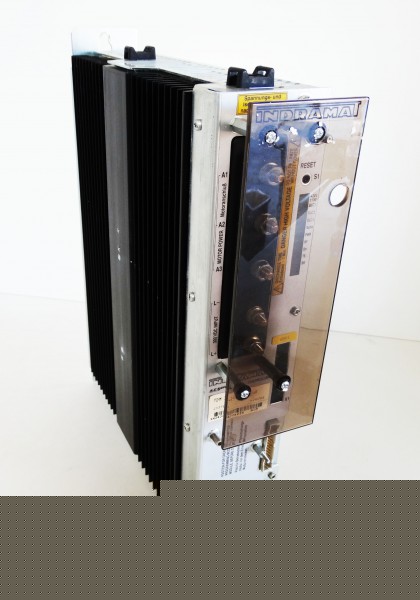

?Bosch Rexroth（博世力士樂）：Indramat，I/O模塊,PLC控制器,驅動模塊等。
