<del id="sge2u"></del>
|
公司基本資料信息
|
|||||||||||||||||||||||||||||||||||
原裝進口瑞典康泰爾kanthala1af電阻絲 康泰爾電爐條 電爐絲
本廠產品涉及到非標定制，尺寸規格種類繁多，不同尺寸價格不相同，所以網頁上的價格可能存在價格差異，訂貨前請務必咨詢我們的旺旺客服或直接致電我們.
我們會根據您購買數和產品的規格來具體定價
產品設計、報價請聯系我們的銷售業務員：沈 13327998738（手機、微信） QQ：2880687013
產品名稱：原裝進口瑞典康泰爾kanthala1 af電阻絲 康泰爾電爐條 電爐絲
規格：Φ0.1-6.5mm
加工定制：是
電阻率：1.45Ωmm2m-1
微觀結構：鐵素體
耐溫：1400攝氏度
產品認證：ISO9001,CE
主要用途：電爐加熱，高溫窯爐加熱
磁性與否：磁性
鄭重申明:凡在我們公司訂購進口康泰爾電熱絲，均*保*正品，產品假一罰十！
|
|
|
鐵鉻鋁絲 ®APM |
鐵鉻鋁絲 |
含鎳合金絲 |
|||||
|
A-1 |
AF |
D |
80 |
70 |
60 |
40 |
|||
|
工作溫度 |
℃ |
1425 |
1400 |
1300 |
1300 |
1200 |
1250 |
1150 |
1100 |
|
化學成份 |
Cr |
22 |
22 |
22 |
22 |
20 |
30 |
15 |
20 |
|
Al |
5.8 |
5.8 |
5.3 |
4.8 |
- |
- |
- |
- |
|
|
Fe |
其余成份 |
其余成份 |
其余成份 |
其余成份 |
- |
5% |
其余成份 |
其余成份 |
|
|
Ni |
- |
- |
- |
- |
其余成份 |
其余成份 |
60 |
35 |
|
|
電阻率20℃ |
|
1.45 |
1.45 |
1.39 |
1.35 |
1.09 |
1.18 |
1.11 |
1.04 |
|
密度 |
g/cm3 |
7.10 |
7.10 |
7.15 |
7.25 |
8.3 |
8.1 |
8.2 |
7.9 |
|
熔點 |
℃ |
1500 |
1500 |
1500 |
1500 |
1400 |
1380 |
1390 |
1390 |
|
抗拉強度 |
N mm-2 |
680 |
680 |
680 |
650 |
810 |
820 |
730 |
675 |
|
屈服強度 |
N mm-2 |
470 |
475 |
475 |
450 |
420 |
430 |
370 |
340 |
|
硬度 |
Hv |
230 |
230 |
230 |
230 |
180 |
185 |
180 |
180 |
|
斷裂延伸率 |
% |
20 |
18 |
18 |
18 |
30 |
30 |
35 |
35 |
|
抗蠕變強度 |
800℃ |
11 |
6 |
8 |
6 |
15 |
15 |
15 |
20 |
|
1000℃ |
3.4 |
1 |
1.5 |
1 |
4 |
4 |
4 |
4 |
|
|
磁性能 |
|
磁性（居里溫度600℃） |
無 |
無 |
輕微 |
無 |
|||
*所提供數值適用于線徑為4mm的鐵鉻鋁合金，及線徑為1mm的含鎳合金。
|
|
鐵鉻鋁絲 A-1/APM ℃ |
鐵鉻鋁絲 AF ℃ |
鐵鉻鋁絲 D |
鎳80/70 ℃ |
鎳 60 ℃ |
鎳40 ℃ |
|
氧化：干燥空氣 |
1400 |
1300 |
1300 |
1200 |
1150 |
1100 |
|
濕潤空氣 |
1200 |
1200 |
1200 |
1150 |
1100 |
1050 |
|
中性：N2，氮氣 |
1200 |
1250 |
1150 |
1250 |
1200 |
1150 |
|
Ar，氬氣 |
1400 |
1300 |
1300 |
1250 |
1200 |
1150 |
|
放熱性： 10CO,15H2，5CO2，70N2 |
1150 |
1150 |
1100 |
1100 |
1100 |
1100 |
|
H2，氫氣 |
1400 |
1300 |
1300 |
1250 |
1200 |
1150 |
|
裂解氨氣： 75H2，25N2 |
1200 |
1200 |
1100 |
1250 |
1200 |
1150 |
|
真空：10-3干燥 |
1150 |
1200 |
1100 |
1000 |
900 |
900 |
|
|
|
|
|
|
|
|
進口鐵鉻鋁電熱絲的*主要好處是：
? *高溫度為1425℃/2600°F，比鎳鉻合金的1250℃/2280°F為高
? 較長壽命（2-4倍）
? 較高表面負荷
? 較高電阻率
? 較低密度
? 不會產生氧化物碎屑，氧化物可污染貨品及電爐，亦可能導致電熱元件及煤氣燃燒器短路或故障。對電爐使用者來說，利用鐵鉻鋁合金絲的結果是操作成本較低廉，耗用較少物料，壽命亦較長。
有關延長元件壽命的一些建議：
1、避免溫度變化
發熱元件的操作壽命會隨幾句的溫度變化減低，故應該選擇一種溫度穩定的電力控制設備。
2、選擇較厚的元件物料
物料的厚度對元件壽命有直接影響，線的直接增加，表面每單位就有更多合金成分可形成新的氧化物。因此，在特定溫度下，較粗的線狀元件壽命比較長，同樣，較厚的帶狀壽命亦比較薄的長。
3、根據電爐大氣調整元件的溫度
某些常見電爐大氣對發熱元件*高操作溫度的影響，由于800~950℃、1470~1740℉存在"綠蝕"的危險，所以含鎳合金絲不得用于含CO保護性大氣的電爐。在此等情況，建議使用鐵鉻鋁合金，但發熱元件必須于1050℃1920℉預氧化7-10小時。發熱元件應該定期進行再氧化。
4、避免固體、流體及氣體的侵蝕電爐
大氣的雜質，如油、塵埃、揮發性物質或積碳，均可以損害發熱元件。硫對所有鎳合金均有害，不同狀態的氯會破壞鐵鉻鋁A-1電熱絲和含鎳合金絲，金屬溶液或鹽亦可能所害發熱元件。

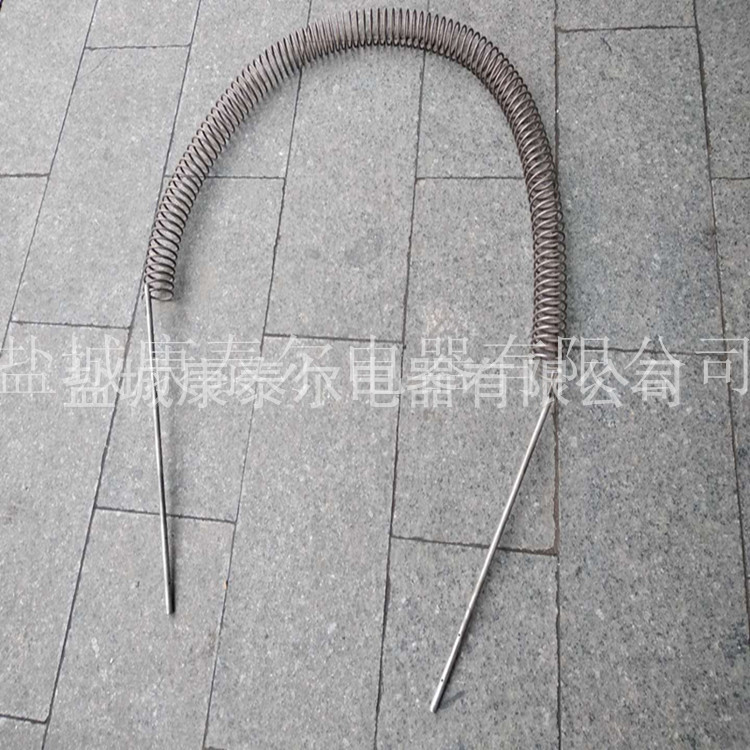

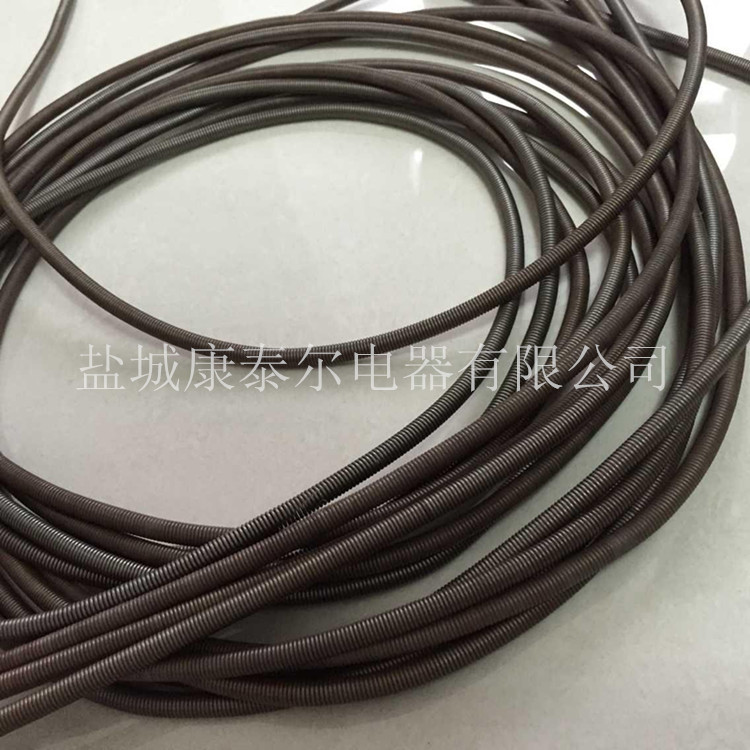

點擊圖片查看原圖
